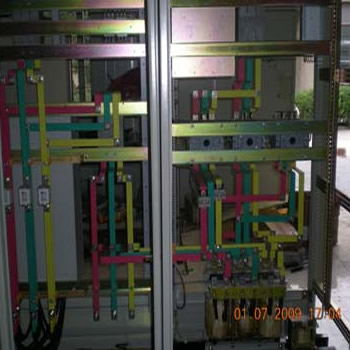

XQZ1、JJ1系列自耦減壓起動柜
- 產品介紹
本系列產品適用交流50HZ、額定電壓380V/660V、額定功率13~315KW的三相鼠籠感應電動機作不頻繁的降壓和過載、失壓保護設備之用。主要由塑殼斷路器、交流接觸器、熱繼電器、時間繼電器(JJ1B為時間電流轉換裝置)、自耦變壓器組成。
本系列產品的性能符合GB14048.4-93和JB/T8752-98的有關規定。
主要技術特性
電動機起動時,起動電流不超過額
定電流的3~4倍,最長起動時間2min
(包括一次或連續數次的總和)。若
連續起動時間的總和以達2min,則起
動后的冷卻時間,不少于4h才能
再次起動。不宜在頻繁操作條件下使用。
附:產品主要技術參數
型號(KW) | 控制電動機功率(KW) | 電流互感器電流比 | 最大工作電流(A) | 自耦變壓器功率(KW) | 熱繼電器額定電流整定值(A) |
XQZ1(JJ1)-14 | 14 | 50/5 | 27 | 14 | 3.25 |
XQZ1(JJ1)-17 | 17 | 50/5 | 33 | 17 | 4.0 |
XQZ1(JJ1)-22 | 22 | 75/5 | 43 | 22 | 3.4 |
XQZ1(JJ1)-28 | 28 | 100/5 | 52 | 28 | 3.12 |
XQZ1(JJ1)-30 | 30 | 100/5 | 58 | 30 | 3.5 |
XQZ1(JJ1)-40 | 40 | 150/5 | 77 | 40 | 3.1 |
XQZ1(JJ1)-55 | 55 | 200/5 | 105 | 55 | 3.15 |
XQZ1(JJ1)-80 | 80 | 200/5 | 142 | 80 | 4.5 |
XQZ1(JJ1)-100 | 100 | 300/5 | 180 | 100 | 3.6 |
XQZ1(JJ1)-115 | 115 | 300/5 | 218 | 115 | 4.35 |
XQZ1(JJ1)-135 | 135 | 400/5 | 256 | 135 | 3.85 |
XQZ1(JJ1)-155 | 155 | 400/5 | 295 | 155 | 4.3 |
XQZ1(JJ1)-185 | 185 | 600/5 | 350 | 185 | 3.4 |
XQZ1(JJ1)-200 | 200 | 600/5 | 370 | 200 | 3.7 |
XQZ1(JJ1)-215 | 215 | 600/5 | 400 | 215 | 4.0 |
XQZ1(JJ1)-225 | 225 | 600/5 | 410 | 225 | 4.1 |
XQZ1(JJ1)-245 | 245 | 600/5 | 460 | 245 | 4.6 |
XQZ1(JJ1)-260 | 260 | 800/5 | 480 | 260 | 3.6 |
XQZ1(JJ1)-280 | 280 | 800/5 | 500 | 280 | 3.7 |
XQZ1(JJ1)-300 | 300 | 800/5 | 520 | 300 | 3.9 |
XQZ1(JJ1)-315 | 315 | 800/5 | 550 | 315 | 4.1 |
備注:以上為標準配置起動柜,額定功率315KW以上的電動機可根據客戶的技術要求進行生產。
